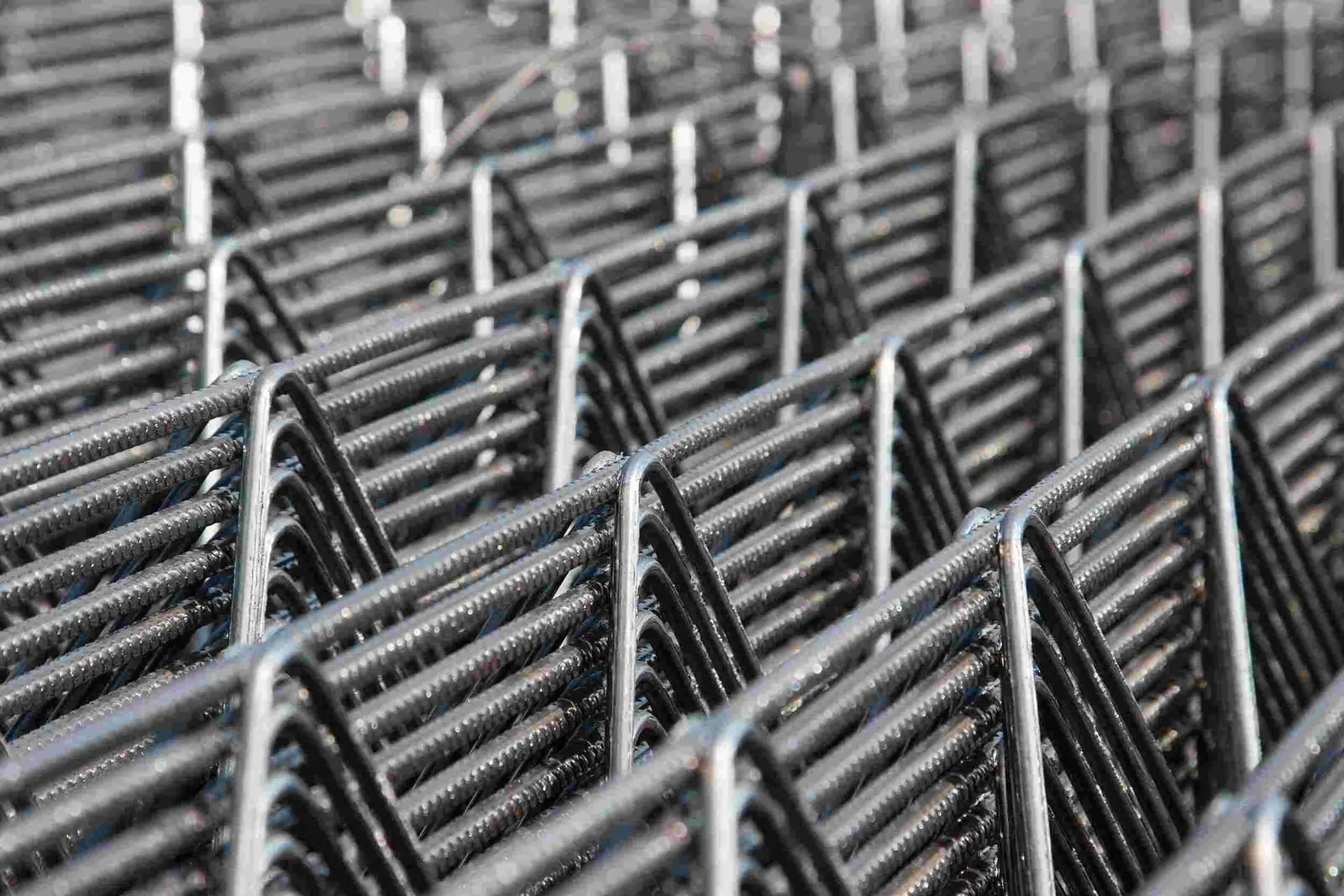

خرپای صنعتی تیرچه

میلگردهای پایینی: معمولاً دو عضو طولی هستند که در پاشنه بتنی قرار می‌گیرند و عضو اصلی کششی خرپا و سپس بخش کششی مقطع تیر T را تشکیل می‌دهند. اگر ظرفیت موردنیاز بیشتر باشد، میلگردهای تقویتی اضافی می‌توانند طبق محاسبات به سیستم اضافه شوند.

میلگرد بالایی: عضو طولی بالای خرپا است که در مرحله اجرای سقف همراه با اعضای جان به حفظ هندسه و تحمل بارهای اجرایی کمک می‌کند. اگر در ضخامت بتن پوششی و بالاتر از سطح بلوک قرار گیرد، در مرحله نهایی می‌تواند در نقش آرماتور افت و حرارت نیز وارد عمل شود.

اعضای مورب یا زیگزاگ: شبکه جان خرپا را می‌سازند و میلگردهای بالا و پایین را به هم متصل می‌کنند. هندسه این اعضا فقط برای «شکل دادن» به خرپا نیست؛ در مرحله اجرا در انتقال نیروهای برشی و حفظ فاصله اعضای طولی نقش دارد و پس از بتن‌ریزی نیز با بتن اطراف خود در عملکرد مقطع مشارکت می‌کند.

میلگرد کمکی و تقویتی: در طرح‌هایی که بیش از دو میلگرد کششی لازم است یا ظرفیت کششی بیشتری موردنیاز است، اجزای کمکی و تقویتی بر اساس محاسبات تیرچه اضافه می‌شوند. بنابراین تعداد میلگردهای یک خرپا را نباید بدون دیدن نقشه و بارگذاری، «استاندارد ثابت» فرض کرد.

در بازار ایران، عبارت «نوع خرپا» گاهی برای تفاوت قطر میلگردها، ارتفاع شبکه یا تعداد اعضای تقویتی به کار می‌رود؛ در حالی که استاندارد 2909-1 بیشتر روی اجزای الزامی و ویژگی‌های فنی و آزمون محصول تمرکز دارد. برای جلوگیری از اشتباه در خرید، بهتر است خرپا را بر اساس آرایش واقعی آن و کاربرد تیرچه دسته‌بندی کنیم.

برای اینکه اعداد بازار با ضوابط طراحی اشتباه نشوند، چند عدد مهم را باید از هم جدا کرد. مبحث نهم برای تیرچه‌های بتنی یک‌طرفه حداقل عرض ۱۰۰ میلی‌متر را در هر نقطه از ارتفاع مقطع تعیین می‌کند، ارتفاع کل تیرچه را حداکثر ۳٫۵ برابر حداقل عرض می‌داند و فاصله آزاد بین تیرچه‌ها را حداکثر ۷۵۰ میلی‌متر قرار می‌دهد. این اعداد مربوط به هندسه و آرایش تیرچه و سقف هستند، نه اینکه بگوییم هر خرپای فولادی باید دقیقاً چنین ابعادی داشته باشد.

در تولیدات تجاری، خرپاهایی با ارتفاع حدود ۱۰ تا ۳۵ سانتی‌متر و طول‌های متداول تا حدود ۱۲ متر دیده می‌شوند؛ با این حال، این بازه‌ها را نباید به‌عنوان الزام استاندارد برای همه محصولات معرفی کرد. قطر میلگرد بالا و پایین، قطر زیگزاگ، ارتفاع خرپا و طول قطعه باید با طراحی تیرچه و تجهیزات تولید هماهنگ شود.

از نظر اقتصادی نیز وزن هر متر خرپا تابع همین مشخصات است. افزایش قطر میلگردهای طولی، افزایش قطر یا تراکم اعضای زیگزاگ و افزایش ارتفاع شبکه معمولاً مصرف فولاد را بیشتر می‌کند؛ بنابراین قیمت خرپا را نمی‌توان فقط با «قیمت هر شاخه» مقایسه کرد و بهتر است وزن، آرایش و مشخصات فنی همزمان بررسی شوند.

استاندارد ملی ایران 2909-1 مرجع اصلی ویژگی‌ها و روش‌های آزمون خرپای تیرچه و تیرچه خرپایی است. این استاندارد فصل‌هایی درباره اجزای تشکیل‌دهنده، ویژگی‌های فنی، نشانه‌گذاری، نمونه‌برداری و کنترل کیفیت دارد و در پیوست‌های آن آزمون‌های ابعادی و خیز پیش‌بینی شده است. ویرایش ۱۳۹۵ این استاندارد با اصلاحیه ۱۳۹۶ منتشر شده است.

نشریه ۵۴۳ سازمان برنامه و بودجه نیز دستورالعمل طراحی و اجرای سقف‌های تیرچه و بلوک است و موضوعاتی مانند تولید، کنترل کیفیت، جزئیات اجرایی، شمع‌بندی، بتن‌ریزی و جداول طراحی تیرچه‌های خرپایی را پوشش می‌دهد. مبحث نهم و این نشریه باید در کنار استاندارد محصول دیده شوند؛ استاندارد محصول به خودِ تیرچه/خرپا می‌پردازد و ضوابط طراحی به عملکرد آن در سیستم سقف.

در اطلاعیه‌های اجرایی منتشرشده برای نظام مهندسی تهران نیز بر استفاده از تیرچه‌های صنعتی ماشینی و جوش مقاومتی نقطه‌ای به‌جای ساخت دستی تأکید شده است. دلیل فنی این تأکید، تکرارپذیری بهتر گره‌های جوش، کنترل هندسه و کاهش وابستگی کیفیت محصول به مهارت یک اپراتور در جوشکاری دستی است.

خرپای تیرچه تعداد زیادی گره تکرارشونده دارد. اگر محل گره، میزان اتصال یا شکل زیگزاگ در طول قطعه تغییر کند، هندسه نهایی تیرچه نیز یکنواخت نخواهد بود. در خط صنعتی، میلگردها و سیم‌های مورد استفاده ابتدا صاف و شکل‌دهی می‌شوند و سپس گره‌های خرپا با فرآیند جوش کنترل‌شده به هم متصل می‌شوند. این موضوع برای تولید انبوه اهمیت بیشتری پیدا می‌کند، چون صدها یا هزاران قطعه باید مشخصات نزدیک به هم داشته باشند.

یک نکته مهم، حفظ سطح مقطع و سلامت فولاد در ناحیه اتصال است. روش جوشکاری نباید باعث کاهش نامطلوب سطح مقطع یا آسیب به میلگرد شود. به همین دلیل، در تولید صنعتی کنترل دستگاه، پارامترهای جوش، وضعیت الکترودها، سرعت خط و بازرسی محصول اهمیت پیدا می‌کنند.

کاربرد اصلی خرپای تیرچه، تولید تیرچه‌های پیش‌ساخته خرپایی برای سقف‌های تیرچه و بلوک است. این سیستم در پروژه‌های مسکونی، ساختمان‌های کم‌طبقه و میان‌مرتبه، ساختمان‌های اداری و برخی پروژه‌های تجاری که سیستم سقف تیرچه و بلوک برای آنها طراحی شده است استفاده می‌شود.

در پروژه‌های پرتعداد، ارزش خط صنعتی بیشتر مشخص می‌شود: وقتی صدها یا هزاران تیرچه با طول‌های تکراری لازم است، تولید ماشینی باعث می‌شود شکل‌دهی، فاصله اعضای جان، طول برش و کیفیت اتصال‌ها کنترل‌پذیرتر شود. در پروژه‌های خاص نیز خرپا می‌تواند بر اساس نقشه تیرچه با مشخصات متفاوت تولید شود.

در عین حال، خرپای تیرچه را نباید با «خرپای سقف سوله» یا «تیرچه فولادی با جان باز کرومیت» یکی دانست. این سه محصول از نظر شکل ظاهری ممکن است شباهت‌هایی داشته باشند، اما سیستم سازه‌ای، مصالح، نحوه باربری و استانداردهای طراحی آنها متفاوت است.

قیمت خرپا بیش از هر چیز به وزن فولاد و مشخصات فنی آن وابسته است. قطر میلگردهای بالا و پایین، قطر و تعداد اعضای زیگزاگ، ارتفاع خرپا، طول هر قطعه، مقدار تقویت و حجم سفارش روی قیمت اثر می‌گذارند.

در تولید خرپای صنعتی تیرچه، هدف فقط بالا بردن تعداد قطعات خروجی از خط نیست؛ محصول باید از نظر هندسه، نظم شبکه، کیفیت اتصال و تکرارپذیری برای استفاده در تیرچه قابل اتکا باشد. بنا آفرین پارس با استفاده از دستگاه‌ها و تجهیزات مجهز و اتوماتیک و با اتکا به تیم متخصص، فرآیند تولید را به‌صورت صنعتی و کنترل‌شده انجام می‌دهد تا یکنواختی و کیفیت محصول در تیراژ بالا حفظ شود.

در سفارش‌های پروژه‌ای، مشخصات خرپا باید از روی نیاز واقعی تیرچه و طراحی سقف تعیین شود. بنابراین بنا آفرین پارس می‌تواند در مرحله استعلام، مشخصات فنی موردنیاز، طول و تیپ خرپا و حجم سفارش را بررسی کند تا محصول بر مبنای نیاز پروژه تولید شود؛ نه صرفاً یک خرپای عمومی با مشخصات نامعلوم.
