سقف پیشساخته بتنی چیست و چه زمانی انتخاب مناسبی است؟
سقف پیشساخته بتنی به سیستمی گفته می‌شود که بخش اصلی عضو سقف، به‌جای بتن‌ریزی کامل در محل پروژه، در کارخانه ساخته و پس از رسیدن به شرایط لازم برای حمل، به کارگاه منتقل و با جرثقیل یا تجهیزات نصب مناسب روی تکیه‌گاه‌های طراحی‌شده قرار می‌گیرد. اما «سقف پیشساخته» نام یک مقطع واحد نیست؛ بسته به دهانه، بارگذاری، معماری، سرعت اجرا و نوع سازه می‌توان از تیرچه و بلوک پیشساخته، تیرچه پیش‌تنیده، هالوکور، دابل‌تی، تی، تی معکوس به‌عنوان عضو تکیه‌گاهی، یا مقاطع جعبه‌ای و باکس استفاده کرد.
مزیت واقعی پیش‌ساختگی زمانی ظاهر می‌شود که هندسه قطعات، محل تکیه‌گاه، اتصالات، بازشوها، مسیر حمل و ظرفیت جرثقیل از ابتدا با هم طراحی شوند. در غیر این صورت، صرفاً پیشساخته بودن یک قطعه الزاماً به معنی اجرای سریع‌تر یا اقتصادی‌تر کل سقف نیست. در سیستم‌های پیشساخته، قطعه سقف علاوه بر تحمل بارهای ثقلی باید در برابر نیروهای حین حمل و بلندکردن، شرایط نشیمن، درزها و در صورت نیاز عملکرد دیافراگمی نیز بررسی شود. منابع PCI نیز تأکید می‌کنند که سیستم‌های کف و سقف پیشساخته می‌توانند در انتقال نیروهای جانبی به‌عنوان دیافراگم عمل کنند و جزئیات درز، آرماتور پیرامونی و بتن رویه بسته به سیستم اهمیت دارد.
انواع سقف پیشساخته؛ از تیرچه و بلوک تا هالوکور و دابل‌تی
۱. سقف تیرچه و بلوک با تیرچه پیشساخته خرپایی
این سیستم در ایران شناخته‌شده‌ترین خانواده سقف‌های تیرچه و بلوک است. تیرچه به‌صورت کارخانه‌ای تولید می‌شود، بلوک بین تیرچه‌ها قرار می‌گیرد و بتن پوششی در محل اجرا می‌شود. بنابراین برخلاف هالوکور یا دابل‌تی، تمام ضخامت سقف در کارخانه آماده نمی‌شود و بخشی از عملکرد نهایی سقف به بتن‌ریزی رویه در کارگاه وابسته است. نشریه ۵۴۳ سازمان برنامه و بودجه، طراحی، تولید، کنترل کیفیت و اجرای سقف‌های تیرچه و بلوک با تیرچه خرپایی و تیرچه فولادی با جان باز را پوشش می‌دهد.
۲. سقف تیرچه و بلوک با تیرچه پیش‌تنیده
در تیرچه پیش‌تنیده، فولاد پیش‌تنیدگی پیش از گیرش بتن تحت کشش قرار می‌گیرد و پس از انتقال نیرو به بتن، تیرچه با نیروی فشاری اولیه وارد مرحله بهره‌برداری می‌شود. استاندارد ملی ۲۹۰۹-۳ برای «تیرچه پیش‌تنیده» ویژگی‌ها و روش‌های آزمون را مشخص می‌کند و حتی شکل‌های مقاطع T معکوس، I شکل و خرپایی را به‌عنوان نمونه‌های تیرچه پیش‌تنیده معرفی می‌کند. در این سیستم نیز سقف تیرچه و بلوک پس از استقرار تیرچه، بلوک و آرماتورها با اجرای بتن پوششی درجا به عملکرد مرکب می‌رسد.

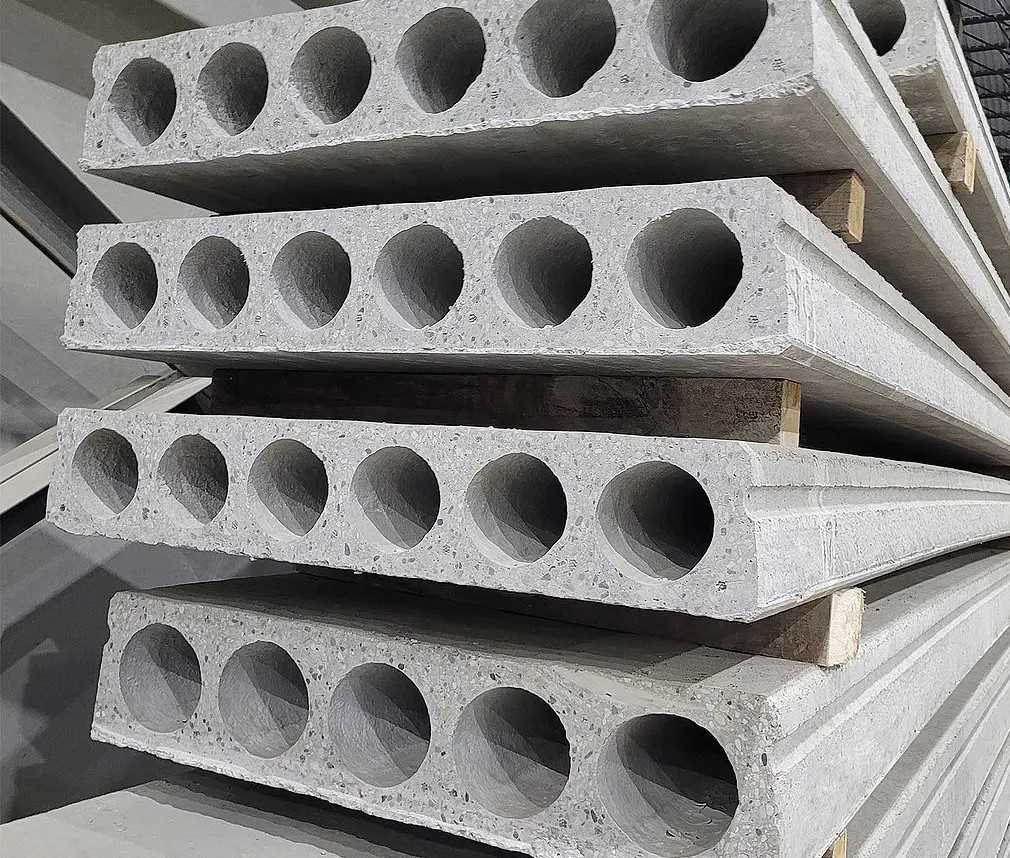

۳. دال پیش‌تنیده هالوکور (Hollow Core)
هالوکور یک دال پیش‌تنیده با حفره‌های طولی پیوسته است. حذف بخش‌هایی از بتن که در نزدیکی محور خنثی نقش کمتری در خمش دارند، وزن عضو را نسبت به یک دال توپر با ارتفاع مشابه کاهش می‌دهد و امکان تولید طول‌های زیاد را فراهم می‌کند. این قطعات معمولاً روی بسترهای طولانی تولید میشوند و درزهای بین قطعات، نشیمن‌ها، گروت، اتصالات و در صورت نیاز بتن رویه در طراحی لحاظ میشوند.

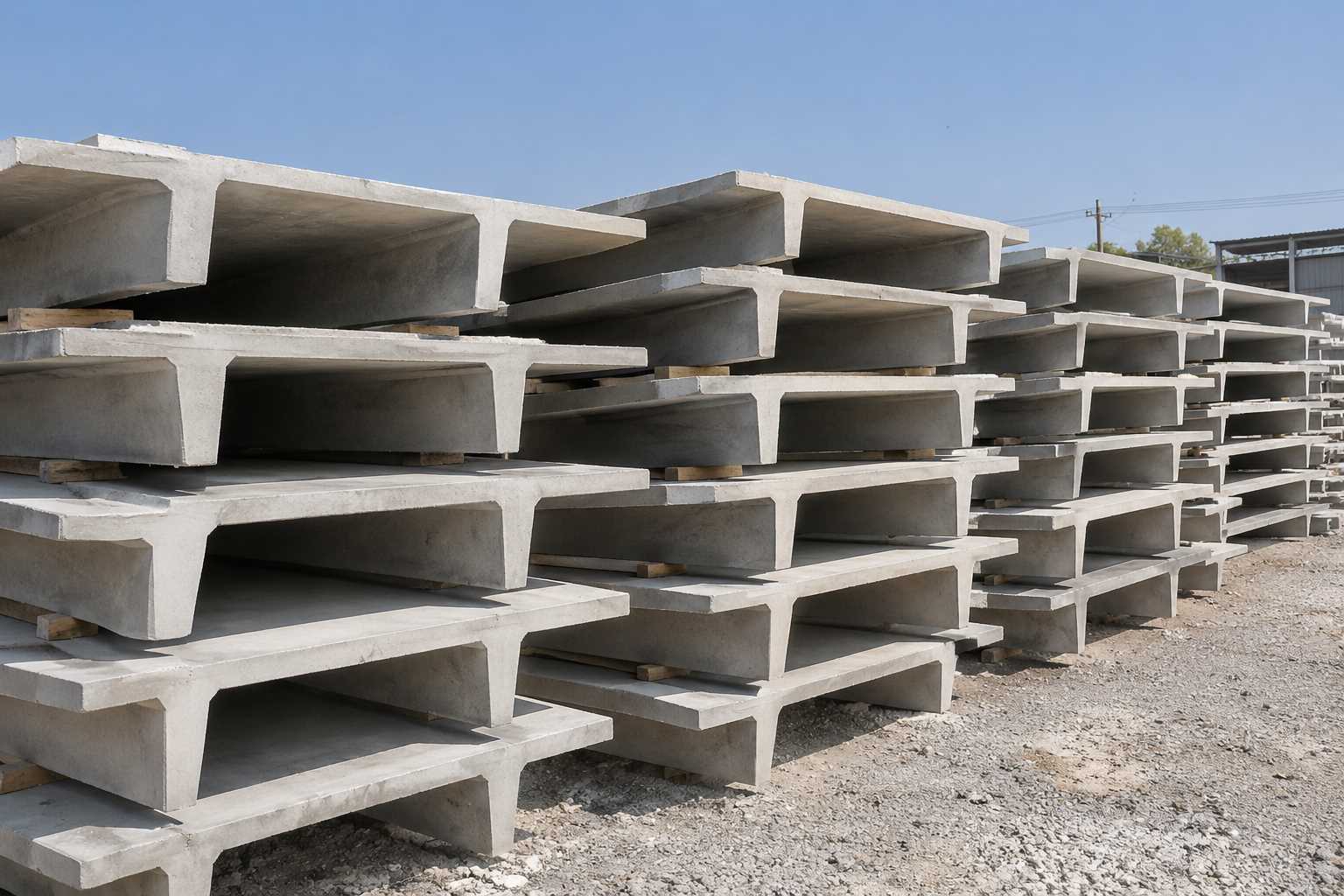

۴. سقف دابل‌تی (Double Tee)
دابل‌تی از یک دال نازک‌تر در بالا و دو جان عمیق تشکیل می‌شود و به دلیل شکل مقطع، بخش قابل توجهی از بتن در ناحیه‌های مؤثرتر مقطع قرار می‌گیرد. دابل‌تی معمولاً پیش‌تنیده است و برای دهانه‌های بزرگ، بارهای بالا، پارکینگ‌های طبقاتی، سالن‌های ورزشی، ساختمان‌های صنعتی، انبارها و برخی سیستم‌های بام مناسب است. CPCI دهانه‌های حدود ۱۰ تا ۳۰ متر و بیشتر را برای کاربردهای کف و سقف این سیستم گزارش می‌کند؛ در یک راهنمای طراحی دیگر، برای بام‌های دابل‌تی دهانه‌هایی بیش از ۳۳ متر نیز به‌عنوان محدوده صنعتی قابل دستیابی ذکر شده است. این اعداد به مقطع، بار، پیش‌تنیدگی، شرایط تکیه‌گاهی و الزامات پروژه وابسته‌اند و نباید به‌عنوان عدد ثابت خرید تلقی شوند.
۵. سقف تی (Single Tee)
عضو تی یا Single Tee از یک جان و یک بال فوقانی تشکیل می‌شود و مانند دابل‌تی برای پوشش دهانه‌های نسبتاً بزرگ و کاهش تعداد تکیه‌گاه‌ها به کار می‌رود. انتخاب تی در پروژه‌هایی که هندسه پلان، مسیر تأسیسات یا نحوه نشستن قطعات اجازه می‌دهد، می‌تواند راهکار مناسبی برای سقف‌های صنعتی و تجاری باشد. در طراحی باید علاوه بر ظرفیت خمشی، برش، خیز و ارتعاش، نحوه انتقال نیرو از بال‌ها و جان عضو به تکیه‌گاه و جزئیات اتصال قطعات بررسی شود.
۶. تیر یا عضو تی معکوس (Inverted Tee)
تی معکوس را نباید با یک دال سقفی مستقل یکی دانست. این مقطع در بسیاری از سیستم‌های پیشساخته به‌عنوان تیر تکیه‌گاهی استفاده می‌شود؛ هالوکور یا سایر قطعات سقف روی بال تیر تی معکوس می‌نشینند. راهنماهای PCI جزئیات مشخصی برای «هالوکور روی تیر Inverted-T» ارائه کرده‌اند و پژوهش‌های سیستم‌های پیشساخته نیز ترکیب تیر تی معکوس کم‌عمق، هالوکور و بتن رویه درجا را به‌عنوان یک سیستم کف متداول بررسی کرده‌اند. بنابراین تی معکوس بیشتر بخشی از سیستم سازه‌ای سقف است تا نام یک دال کامل.
۷. مقاطع جعبه‌ای و باکس (Box / Box Girder)
مقطع باکس یا جعبه‌ای، مقطعی بسته یا تقریباً بسته با فضای خالی داخلی است که می‌تواند برای تیرها، تیرهای اصلی یا قطعات سقفی خاص به کار رود. شکل بسته مقطع در برابر پیچش مزیت دارد و نسبت مقاومت به وزن می‌تواند مناسب باشد؛ با این حال، جزئیات ساخت، محل اتصال، حمل، دسترسی به فضای داخلی و نحوه انتقال بار باید متناسب با پروژه بررسی شود. در ساختمان‌های معمول، هالوکور و دابل‌تی محصولات استانداردتر و رایج‌تری برای دال سقف هستند، در حالی که مقاطع باکس بیشتر در پروژه‌هایی با نیاز هندسی یا سازه‌ای خاص مطرح میشوند.
مقایسه سریع سیستم‌های مختلف سقف پیشساخته
| سیستم | ماهیت قطعه | کاربرد شاخص | نکته تعیین‌کننده |
|---|---|---|---|
| تیرچه و بلوک خرپایی | تیرچه پیشساخته + بلوک + بتن رویه درجا | ساختمان‌های متعارف | طراحی تیرچه، فاصله‌ها، بلوک و بتن پوششی |
| تیرچه پیش‌تنیده | تیرچه پیش‌تنیده + بلوک + بتن رویه | پروژه‌های ساختمانی با نیاز به تیرچه پیش‌تنیده | نیروی پیش‌تنیدگی، مقطع، طول و جزئیات مهاری |
| هالوکور | دال پیش‌تنیده توخالی | کف و سقف ساختمان، پارکینگ و پروژه‌های صنعتی | دهانه، بار، نشیمن، درز و بازشو |
| دابل‌تی | دال پیش‌تنیده دو جان | دهانه‌های بزرگ، پارکینگ، سالن و صنعت | دهانه، بارگذاری، عمق مقطع، اتصالات و آتش‌پذیری |
| تی / تی معکوس | عضو یک‌جان یا تیر تکیه‌گاهی | سیستم‌های سقفی ترکیبی | نحوه نشیمن و انتقال بار قطعات روی تیر |
| باکس | مقطع جعبه‌ای | تیرها و پروژه‌های خاص | هندسه، پیچش، حمل و اتصال |
هالوکور یا دابل‌تی؛ کدام برای سقف پروژه بهتر است؟
انتخاب بین هالوکور و دابل‌تی را نباید فقط با عبارت «دهانه بلند» انجام داد. هالوکور معمولاً قطعه‌ای باریک‌تر و ماژولارتر است و برای کف و سقف ساختمان‌ها، پارکینگ و پروژه‌هایی که شبکه تکیه‌گاهی منظم دارند، گزینه‌ای بسیار رایج است. دابل‌تی با دو جان عمیق، برای بارهای بالاتر و دهانه‌های بزرگ‌تر یا فضاهایی که سرعت نصب تعداد کمی قطعه بزرگ اهمیت دارد، مزیت پیدا می‌کند. در مقابل، افزایش ابعاد قطعه یعنی حساسیت بیشتر به ظرفیت جرثقیل، مسیر حمل، شعاع گردش و محل دپوی قطعات.
در هر دو سیستم، بازشوها باید از مرحله طراحی هماهنگ شوند. راهنمای هالوکور PCI صراحتاً هشدار می‌دهد که برش یا قطع فولاد پیش‌تنیدگی بدون تأیید سازنده نباید انجام شود و محل و ابعاد بازشو باید در مرحله نقشه‌های ساخت مشخص شود. بنابراین جای آسانسور، راه‌پله، دریچه‌های تأسیسات و بازشوهای بزرگ را باید قبل از تولید قطعه نهایی کرد.
سقف پیشساخته برای چه پروژه‌هایی کاربرد دارد؟

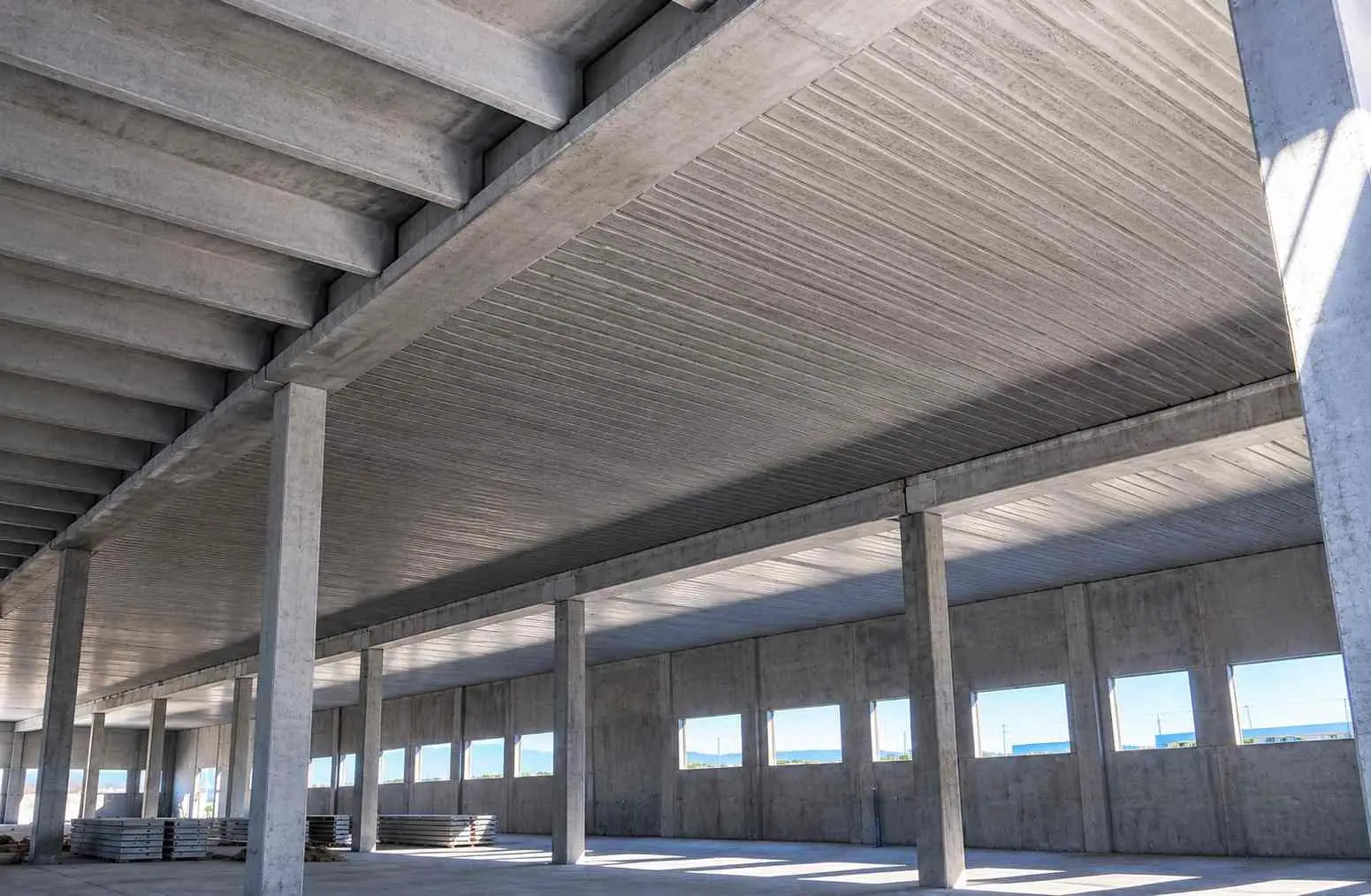

سالن‌های صنعتی و کارخانه
برای پوشش دهانه‌های بزرگ، کاهش عملیات قالب‌بندی و اجرای سریع‌تر قطعات سقف؛ به‌ویژه در پروژه‌هایی که مسیر جرثقیل و تکیه‌گاه‌ها از ابتدا مشخص شده‌اند.
انبار و مرکز لجستیک
مناسب برای پلان‌های تکرارشونده که تولید سری، حمل برنامه‌ریزی‌شده و نصب جرثقیلی می‌تواند مزیت ایجاد کند.
پارکینگ طبقاتی
دابل‌تی و هالوکور از سیستم‌های شناخته‌شده کف و سقف پارکینگ‌های پیشساخته هستند؛ انتخاب مقطع به دهانه، بار خودرو، رمپ و شبکه ستون‌ها وابسته است.
ساختمان‌های تجاری و اداری
هالوکور می‌تواند برای کف و سقف طبقات استفاده شود و امکان هماهنگی با سازه بتن، فولاد یا دیوارهای باربر پیشساخته وجود دارد.
سالن‌های ورزشی و فضاهای باز
دابل‌تی برای فضاهایی که دهانه و ظرفیت باربری بالا اهمیت دارد، در پروژه‌های پیشساخته بین‌المللی کاربرد گسترده‌ای دارد.
پروژه‌های با زمان اجرای فشرده
وقتی تولید کارخانه‌ای با آماده‌سازی هم‌زمان فونداسیون و سازه هماهنگ شود، امکان کوتاه‌شدن بخش مهمی از برنامه اجرای سقف وجود دارد.
آیین‌نامه‌ها و استانداردهای مهم در ایران
برای سقف‌های تیرچه و بلوک در ایران، نشریه ۵۴۳ سازمان برنامه و بودجه یکی از مراجع اصلی طراحی، تولید، کنترل کیفیت و اجراست. این نشریه در سال ۱۳۹۰ منتشر شده و فصل‌های آن از معرفی سقف و محدودیت‌های طراحی تا تولید، کنترل کیفیت و جزئیات اجرایی را پوشش می‌دهد. در استاندارد ملی ۲۹۰۹-۱ نیز «خرپای تیرچه و تیرچه خرپایی» از نظر ویژگی‌ها و روش‌های آزمون بررسی می‌شود. برای تیرچه پیش‌تنیده، استاندارد ملی ۲۹۰۹-۳ مرجع اختصاصی محصول است.
نکته مهم این است که استانداردهای فوق را نباید به هالوکور یا دابل‌تی تعمیم داد. هالوکور و دابل‌تی از خانواده قطعات پیشساخته و پیش‌تنیده سازه‌ای هستند و طراحی آن‌ها باید بر اساس الزامات طراحی سازه، مشخصات مصالح، پیش‌تنیدگی، اتصالات، حریق، لرزه‌ای و جزئیات اجرایی پروژه انجام شود. در منابع بین‌المللی، PCI برای هالوکور و دابل‌تی راهنماها، جداول بار و جزئیات اتصال اختصاصی منتشر کرده است؛ همین موضوع نشان می‌دهد که ظرفیت یک قطعه فقط با نام محصول تعیین نمی‌شود.
داده‌های واقعی از سیستم‌های پیشساخته در منابع خارجی
برای درک مقیاس سیستم‌ها، راهنمای CPCI برای هالوکور نمونه‌هایی از ضخامت ۱۵۲ تا ۳۵۵ میلی‌متر و دهانه‌های حدود ۷٫۵ تا ۱۶ متر ارائه می‌کند. همان منبع برای دابل‌تی، عرض‌های مدولار متداول حدود ۲۴۰۰، ۳۰۰۰ و ۳۶۶۰ میلی‌متر و عمق‌هایی در محدوده ۵۰۰ تا ۱۰۰۰ میلی‌متر را ذکر می‌کند و کاربرد آن را برای کف و سقف‌های دهانه‌بلند گزارش می‌کند. همچنین برای دابل‌تی، نسبت دهانه به عمق حدود ۴۰ به‌عنوان یک راهنمای عمومی در کف‌ها مطرح شده است. این اعداد «استاندارد ثابت» نیستند؛ طراحی نهایی به بار مرده و زنده، دهانه، شرایط تکیه‌گاه، پیش‌تنیدگی، حریق، لرزش، بازشو و الزامات پروژه وابسته است.
قیمت سقف پیشساخته چگونه تعیین می‌شود؟
قیمت سقف پیشساخته بسته به نوع سیستم، دهانه، ضخامت یا ارتفاع قطعه، میزان پیش‌تنیدگی و آرماتور، بارهای طراحی، تعداد و اندازه بازشوها، نوع تکیه‌گاه، بتن رویه، اتصالات، طول مسیر حمل، تعداد قطعات، ظرفیت جرثقیل و برنامه نصب همگی تعیین میشوند. برای همین مقایسه صحیح باید «هزینه کل سیستم» را بسنجد؛ یعنی تولید + حمل + جرثقیل + نصب + بتن درجا و اتصالات + زمان اجرای پروژه.
برای استعلام دقیق، بهتر است نقشه معماری و سازه، دهانه‌های خالص، شبکه ستون‌ها، بارگذاری، کاربری ساختمان، محل بازشوها، شهر پروژه، مسیر دسترسی تریلی و محدودیت جرثقیل در اختیار تولیدکننده قرار گیرد. در این حالت می‌توان مشخص کرد که هالوکور، دابل‌تی، تیرچه پیش‌تنیده یا سیستم دیگری واقعاً برای پروژه مناسب‌تر است.
تولید سقف پیشساخته در بنا آفرین پارس
بنا آفرین پارس در حوزه قطعات بتنی پیشساخته، تولید صنعتی را بر پایه استفاده از دستگاه‌های مجهز و اتوماتیک و تیم متخصص دنبال می‌کند. در تولید قطعات سقفی، تکرارپذیری ابعاد، کنترل مصالح و آرماتورها، دقت قالب، کیفیت بتن و کنترل قطعه پیش از حمل اهمیت مستقیم دارد؛ به همین دلیل فرآیند کارخانه‌ای زمانی ارزش واقعی پیدا می‌کند که کنترل کیفیت از مرحله آماده‌سازی تا تحویل قطعه ادامه داشته باشد.
برای هر پروژه نیز نوع سقف باید بر اساس دهانه، بارگذاری، شبکه تکیه‌گاه، جزئیات اتصال، بازشوها و امکانات حمل و نصب انتخاب شود. هدف، ارائه قطعه‌ای نیست که صرفاً «پیشساخته» باشد؛ هدف انتخاب سیستمی است که از نظر سازه‌ای، اجرایی و اقتصادی با پروژه سازگار باشد. بنا آفرین پارس با تکیه بر تجهیزات مجهز و اتوماتیک و تیم متخصص، بر کیفیت و یکنواختی تولید قطعات پیشساخته تأکید دارد.
