دیوار پیش‌ساخته چند تکه

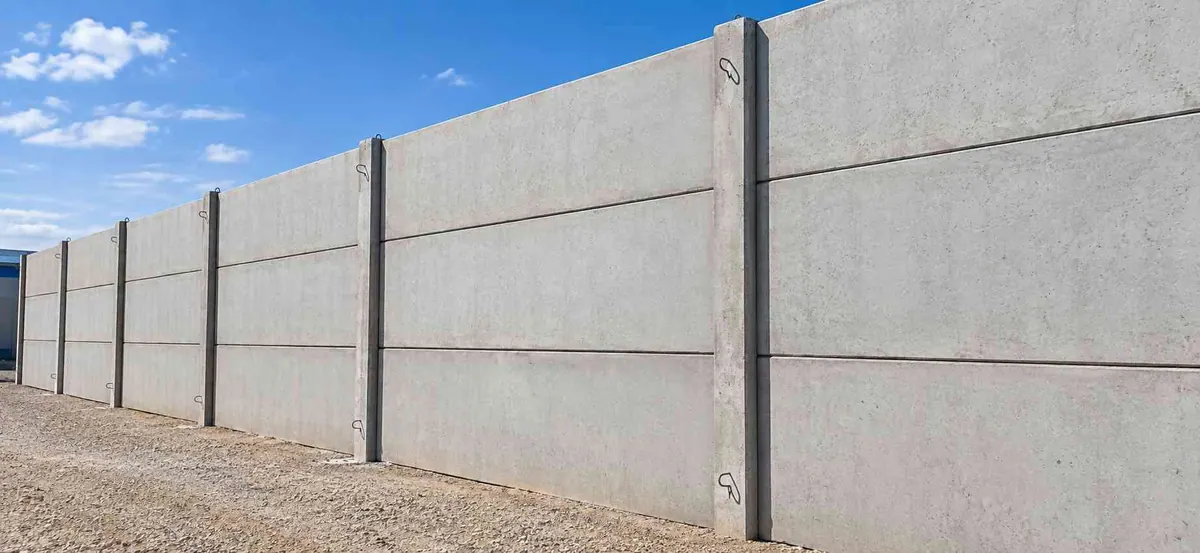

دیوار پیش‌ساخته چند تکه برای زمانی است که ارتفاع نهایی دیوار زیاد است، اما منطقی نیست یک قطعه بتنی با تمام ارتفاع موردنیاز تولید، حمل و با جرثقیل نصب شود. در این سیستم، ارتفاع نهایی دیوار از چند قطعه پیش‌ساخته تشکیل می‌شود که در امتداد قائم روی یکدیگر قرار می‌گیرند و مجموعه در محل پروژه به یک دیوار پیوسته تبدیل می‌شود.

در بنا آفرین پارس این مدل دیوار با ارتفاع‌های ۳، ۴٫۵ و ۶ متر قابل ارائه است. تعداد قطعات تشکیل‌دهنده هر دیوار، اندازه و آرایش آن‌ها و جزئیات اتصال باید متناسب با ارتفاع نهایی، دهانه‌ها، شرایط محل و الزامات طراحی پروژه تعیین شود؛ بنابراین «چند تکه» به معنی یک اندازه ثابت برای همه پروژه‌ها نیست.

مزیت مهم این روش فقط امکان رسیدن به ارتفاع بیشتر نیست. تقسیم ارتفاع به چند قطعه، وزن هر قطعه را برای تولید، حمل، تخلیه و بلندکردن قابل‌کنترل‌تر می‌کند و اجازه می‌دهد عملیات نصب با توالی مشخص انجام شود. در مقابل، همین تقسیم‌بندی باعث ایجاد درز و اتصال بین قطعات می‌شود؛ بنابراین کیفیت واقعی یک دیوار چندتکه به همان اندازه که به خود پنل وابسته است، به طراحی و اجرای اتصال‌ها، تراز بودن تکیه‌گاه و کنترل تلرانس‌ها نیز وابسته است.

در یک دیوار بلند، بارهای جانبی مانند باد باعث ایجاد نیرو در صفحه دیوار و در نهایت در تکیه‌گاه‌ها و فونداسیون می‌شوند. علاوه بر بارهای زمان بهره‌برداری، خود پنل نیز هنگام بلندکردن، چرخاندن، حمل و نصب تحت نیروهایی قرار می‌گیرد که با وضعیت نهایی آن روی زمین یکسان نیستند. راهنمای ACI برای پانل‌های پیش‌ساخته صراحتاً طراحی را در برابر نیروهای ناشی از ساخت، حمل، نصب، باد، فشار جانبی، نشست نامتقارن و تغییرات دما و جمع‌شدگی مطرح می‌کند.

در سیستم چندتکه، این موضوع یک مرحله مهم دیگر هم دارد: انتقال نیرو از یک قطعه به قطعه بعدی. اگر اتصال بین دو تکه فقط برای ثابت نگه‌داشتن ظاهری درز در نظر گرفته شود و مسیر انتقال نیرو در طراحی دیده نشود، نمی‌توان عملکرد کل دیوار را صرفاً از روی مقاومت هر پنل قضاوت کرد. مقررات بتن ایران نیز برای دیوارهای پیش‌ساخته، اتصال قطعات به یکدیگر و اتصال دیوار به شالوده را به‌صورت مشخص تابع ضوابط طراحی می‌داند.

به همین دلیل، در سفارش یک دیوار ۴٫۵ یا ۶ متری، صرفاً پرسیدن «ضخامت پنل چقدر است؟» سؤال کاملی نیست. باید مشخص باشد دیوار چگونه مهار می‌شود، اتصال بین تکه‌ها چگونه طراحی شده، تکیه‌گاه‌ها چگونه اجرا می‌شوند و شرایط باد و خاک محل چیست.

درز افقی، مرز میان دو قطعه است اما نباید آن را صرفاً یک خط ظاهری در نما دانست. ابعاد قطعات در کارخانه و ابعاد واقعی فونداسیون و ستون در کارگاه همیشه دقیقاً یکسان نیستند؛ به همین دلیل طراحی درز باید امکان جذب تلرانس ساخت و نصب و همچنین حرکت‌های ناشی از دما و رطوبت را در نظر بگیرد. راهنماهای ACI و PCI نیز بر نقش تلرانس‌ها، عرض مناسب درز و جزئیات اتصال در عملکرد صحیح پانل‌های پیش‌ساخته تأکید دارند.

اگر درز در پروژه در معرض آب و هوای بیرون باشد، نحوه آب‌بندی آن نیز مهم است. در سیستم‌های پیش‌ساخته، درزهای افقی و قائم می‌توانند با جزئیات مختلف آب‌بندی شوند و انتخاب راهکار به شکل مقطع، میزان حرکت مورد انتظار، شرایط محیطی و جزئیات اتصال بستگی دارد. هدف این نیست که درز را با ملات سخت «پر» کنیم و حرکت قطعات را نادیده بگیریم؛ جزئیات آب‌بندی باید با سیستم اتصال و حرکت مورد انتظار سازگار باشد.

هرچه ارتفاع دیوار بیشتر شود، اهمیت زیرسازی بیشتر می‌شود؛ چون نیروی جانبی وارد بر سطح بزرگ دیوار باید در نهایت از طریق سیستم مهار به زمین منتقل شود. بنابراین فونداسیون را نمی‌توان یک قطعه فرعی در نظر گرفت. نوع خاک، تراز زمین، طول و ارتفاع دیوار، فاصله تکیه‌گاه‌ها، بار باد و شکل اتصال دیوار به پایه از عواملی هستند که روی انتخاب زیرسازی اثر می‌گذارند.

در سیستم‌های متداول پنلی، ستون یا عضو قائم نقش تکیه‌گاه جانبی پنل‌ها را دارد و قطعات دیوار در شیار یا جزئیات اتصال آن قرار می‌گیرند. در برخی سیستم‌های پیش‌ساخته نیز می‌توان از راهکارهای متفاوت فونداسیون و مهار استفاده کرد. بنابراین برای دیوار چندتکه بنا آفرین پارس، نوع دقیق فونداسیون و ستون باید بر اساس سیستم انتخابی و شرایط پروژه تعیین شود، نه با یک نسخه یکسان برای همه زمین‌ها.

در زمین‌های سست یا ناهمگن، مسئله فقط ظرفیت باربری نیست؛ نشست متفاوت پایه‌ها نیز می‌تواند باعث جابه‌جایی، بازشدن یا نامنظم شدن درزها و ایجاد تنش ناخواسته در قطعات شود. به همین علت آماده‌سازی بستر و کنترل تراز قبل از نصب، بخشی از خودِ سیستم دیوار محسوب می‌شود، نه کاری جدا از آن. منابع فنی پیش‌ساخته نیز کنترل فونداسیون، دسترسی جرثقیل و شرایط محل را پیش از نصب ضروری می‌دانند.

وقتی دیوار به چند قطعه تقسیم می‌شود، یکنواختی ابعاد هر قطعه اهمیت بیشتری پیدا می‌کند؛ چون خطای کوچک در هر قطعه می‌تواند در محل اتصال بعدی خودش را نشان دهد. در کارخانه، قالب، آرماتور، بتن‌ریزی و عمل‌آوری تحت شرایط کنترل‌شده انجام می‌شود و پیش از ارسال امکان کنترل ابعاد، لبه‌ها و وضعیت ظاهری قطعه وجود دارد. ACI نیز کنترل کیفیت، تلرانس‌های ساخت، تولید قالبی، عمل‌آوری و بازرسی را از اجزای اصلی تولید پانل‌های پیش‌ساخته می‌داند.

در تولید چندتکه، جزئیات محل اتصال باید از ابتدا با قالب و آرماتوربندی هماهنگ باشد. این یعنی اتصال را نمی‌توان بعد از ساخت پنل‌ها به‌صورت یک راه‌حل کارگاهی و بدون توجه به طراحی اولیه اضافه کرد. محل قطعات مدفون، صفحات یا اجزای اتصال، نقاط بلندکردن و شکل نشیمن باید با نقشه و روش نصب هماهنگ باشند.

پنل بتنی هرچه بزرگ‌تر و بلندتر باشد، وزن، مرکز ثقل، روش مهاربندی روی تریلی و ظرفیت موردنیاز جرثقیل مهم‌تر می‌شود. در منابع تخصصی حمل پیش‌ساخته توصیه می‌شود قطعات با توجه به توالی نصب بارگیری شوند و تا حد امکان از جابه‌جایی‌های اضافه در کارگاه جلوگیری شود؛ زیرا بلندکردن مستقیم قطعه از وسیله حمل و قرار دادن آن در موقعیت نهایی، هم زمان و هم ریسک آسیب ناشی از دست‌کاری اضافی را کاهش می‌دهد.

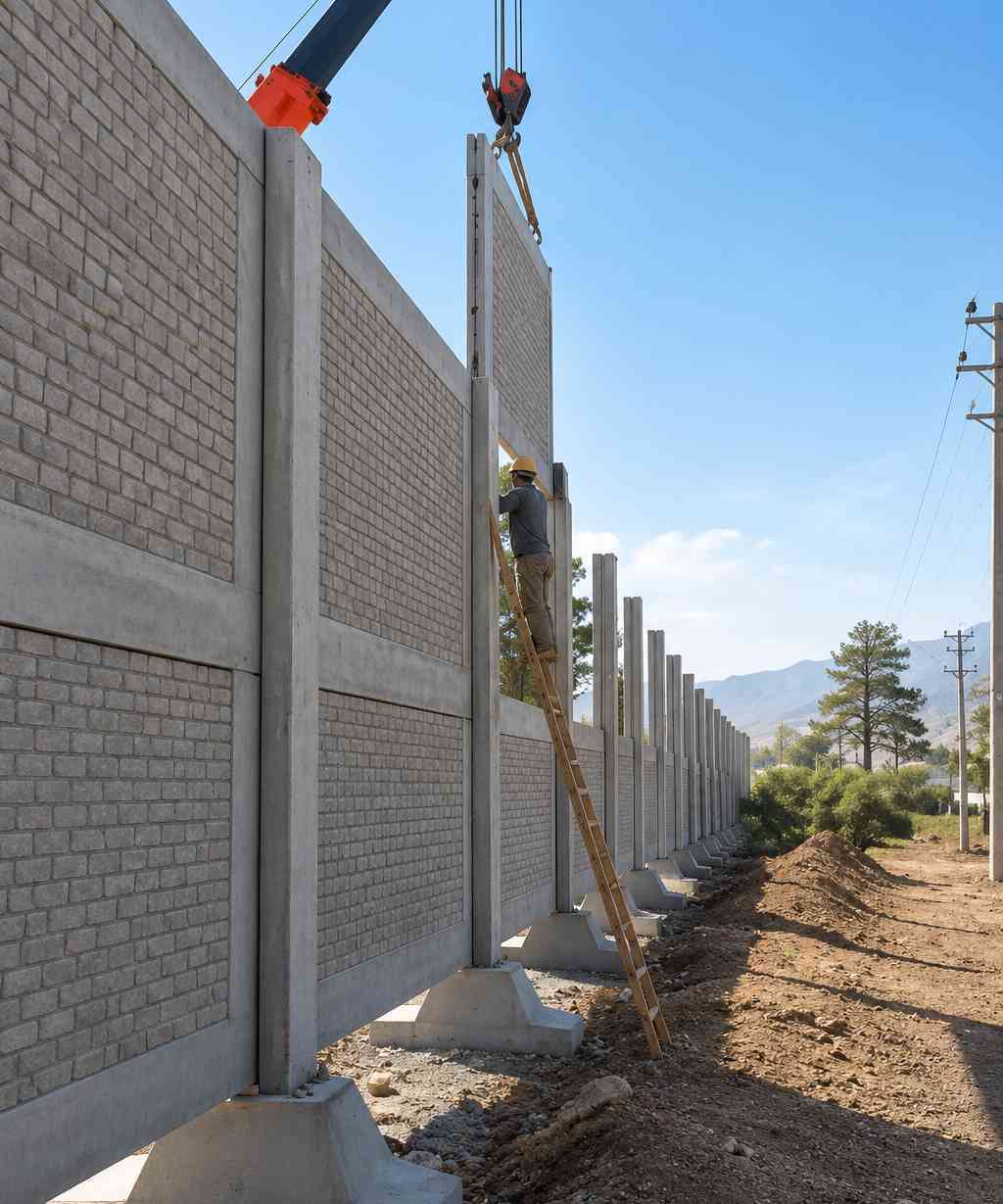

در دیوار چندتکه، به‌جای تلاش برای بلندکردن یک قطعه با ارتفاع کامل، قطعات کوچک‌تر و قابل‌کنترل‌تر به محل می‌رسند و به ترتیب نصب می‌شوند. با این حال، چندتکه بودن به معنی حذف نیاز به جرثقیل یا برنامه‌ریزی حمل نیست. مسیر تریلی، فضای مانور، محل استقرار جرثقیل، خطوط هوایی، امکان تخلیه و ترتیب ارسال قطعات باید پیش از شروع کار بررسی شود. منابع فنی نیز دسترسی کامیون و جرثقیل و برنامه نصب را از موضوعات اصلی هماهنگی پروژه می‌دانند.

برای پروژه‌های طولانی، برنامه‌ریزی بارگیری بر اساس ترتیب نصب اهمیت زیادی دارد. اگر قطعاتی که باید زودتر نصب شوند در جای نامناسبی روی تریلی قرار بگیرند، بخشی از صرفه‌جویی زمانی سیستم پیش‌ساخته با تخلیه و جابه‌جایی مجدد از بین می‌رود.

این سیستم بیشتر زمانی معنا پیدا می‌کند که ارتفاع دیوار از نیاز معمول حصارکشی فراتر باشد و پروژه به یک دیوار بتنی بلند و پیوسته نیاز داشته باشد. محوطه کارخانه‌ها، مراکز صنعتی، انبارها، تأسیسات زیرساختی، برخی پست‌ها و سایت‌های انرژی و پروژه‌هایی که محدودیت ارتفاع یا نیاز به حریم فیزیکی بیشتری دارند، می‌توانند از چنین راهکاری بهره ببرند؛ البته کاربرد نهایی باید با طراحی و الزامات همان پروژه تطبیق داده شود.

در مقابل، اگر ارتفاع پروژه پایین باشد و یک سیستم ساده‌تر با قطعات معمولی نیاز را برآورده کند، انتخاب دیوار چندتکه لزوماً مزیت اقتصادی یا اجرایی ندارد. مزیت این محصول زمانی ظاهر می‌شود که تقسیم ارتفاع به چند قطعه واقعاً مسئله وزن، حمل، نصب یا محدودیت ابعاد قطعه را حل کند.

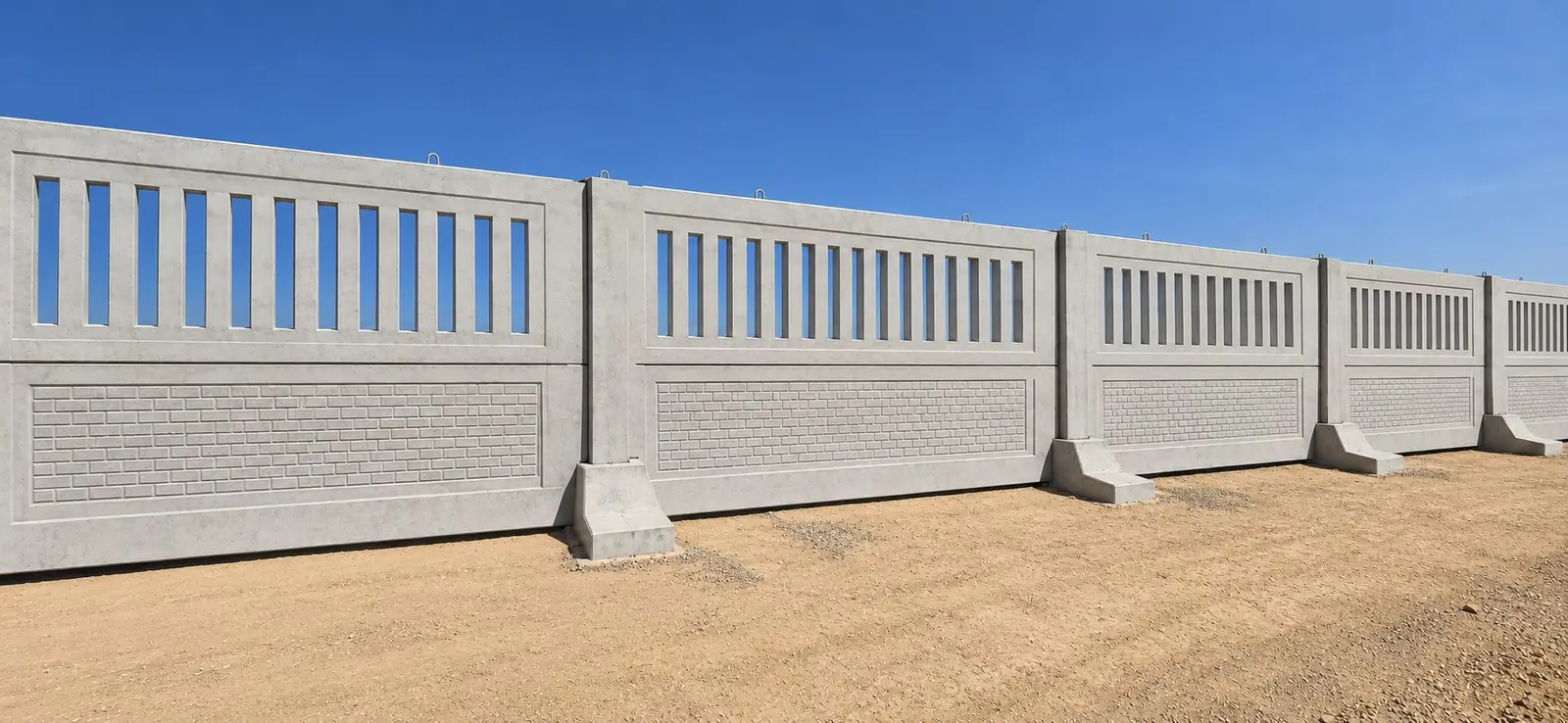

برای ارتفاع‌های معمول، اگر یک سیستم ساده‌تر نیاز پروژه را برآورده می‌کند، دیوار پیش‌ساخته بتنی را ببینید؛ و اگر بخشی از دیوار می‌تواند مشبک باشد، دیوار نرده بتنی هم گزینه‌ای است. مقایسه کامل سیستم‌ها در راهنمای انواع دیوار پیش ساخته بتنی و کاربرد هرکدام آمده است.

برای دیوارهای بلند، مقایسه قیمت فقط با «قیمت هر مترمربع پنل» می‌تواند گمراه‌کننده باشد. هزینه فونداسیون و زیرسازی، ستون‌ها و اتصالات، تعداد قطعات، تعداد سرویس‌های حمل، جرثقیل، آماده‌سازی مسیر و مدت حضور اکیپ نصب هم باید در برآورد دیده شوند.

از طرف دیگر، دیوار پیش‌ساخته بخش زیادی از تولید خود را خارج از کارگاه انجام می‌دهد. این موضوع می‌تواند حجم عملیات تر و نیروی انسانی موردنیاز در محل را کاهش دهد و برنامه اجرای پروژه را قابل‌کنترل‌تر کند. اما اگر دسترسی جرثقیل بسیار دشوار باشد یا زیرسازی پروژه آماده نباشد، بخشی از مزیت سرعت از بین می‌رود. بنابراین مقایسه صحیح، مقایسه هزینه کل اجرا + زمان اجرا + ریسک کارگاه است، نه فقط قیمت قطعه.
